Czy samodzielna wymiana ekranu ma sens? Krótka diagnoza sytuacji
Kiedy domowa naprawa jest realna, a kiedy lepiej odpuścić
Samodzielna wymiana ekranu najbardziej ma sens przy telefonach ze średniej lub niższej półki cenowej, które nie są już na gwarancji. Typowy przykład: kilkuletni smartfon, którego naprawa w serwisie kosztuje połowę jego bieżącej wartości rynkowej. W takiej sytuacji zakup modułu ekranu i prostych narzędzi może być rozsądnym kompromisem. Nawet jeśli efekt nie będzie idealny, ryzyko finansowe jest stosunkowo niewielkie.
Drugi scenariusz, w którym domowa wymiana ekranu bywa dobrą decyzją, to urządzenia bez wodoszczelności i bez skomplikowanych rozwiązań: brak czytnika linii papilarnych w ekranie, prosta konstrukcja z tylną klapką na zatrzaski lub śrubki. Telefony tego typu zwykle łatwiej otworzyć, a części są tańsze i łatwiej dostępne. Wymiana ekranu sprowadza się do ostrożnego rozebrania obudowy i przepięcia kilku taśm.
Zupełnie inaczej wygląda sytuacja przy drogich, nowych flagowcach z certyfikatem wodoszczelności (IP67/IP68), z zakrzywionymi ekranami AMOLED, wbudowanym czytnikiem linii papilarnych w wyświetlaczu i cienkimi ramkami. Tutaj ekran jest często najdroższym elementem telefonu, a jego wymiana w warunkach domowych wymaga dużej precyzji. Łatwo trwale utracić wodoodporność, uszkodzić czytnik linii papilarnych lub przegrzać baterię podczas odklejania elementów. W takim przypadku profesjonalny serwis, nawet jeśli kosztuje więcej, bywa po prostu tańszy niż ryzyko zniszczenia całego telefonu.
Istotna jest też Twoja cierpliwość. Jeśli nie lubisz precyzyjnych, żmudnych prac, a na co dzień nie masz do czynienia z elektroniką, wymiana ekranu może być stresującym doświadczeniem. W odwrotnej sytuacji – lubisz majsterkować, skręcałeś już laptopy, konsole czy inne smartfony – prawdopodobnie poradzisz sobie, o ile odpowiednio przygotujesz części i narzędzia.
Ograniczenia domowych napraw, których nie widać na pierwszy rzut oka
Domowa naprawa ekranu ma kilka ukrytych ograniczeń, które wychodzą na jaw dopiero w trakcie pracy. Pierwsze z nich to brak specjalistycznego sprzętu serwisowego, który w profesjonalnym serwisie jest standardem. Chodzi o podgrzewacze do rozklejania ekranów, prasy dociskowe, lampy UV do klejów optycznych, mikroskopy serwisowe czy zaawansowane stacje lutownicze. Wymiana ekranu często da się wykonać bez nich, ale wymaga wtedy większej ostrożności i czasu.
Drugie ograniczenie to ryzyko utraty gwarancji. Jeśli telefon jest jeszcze na gwarancji producenta lub w ramach rękojmi sprzedawcy, samodzielne rozbieranie urządzenia zwykle oznacza jej koniec. Plomb, śladów otwierania czy usuniętych oryginalnych uszczelek serwis nie przegapi. W praktyce oznacza to, że po domowej wymianie ekranu wszelkie przyszłe problemy z urządzeniem najprawdopodobniej pokryjesz z własnej kieszeni.
Trzeci aspekt to wodoodporność i szczelność. Współczesne smartfony są często łączone za pomocą mocnych taśm klejących i precyzyjnych uszczelek, a nie tylko śrubek. Po otwarciu telefonu i wymianie ekranu, odtworzenie fabrycznej szczelności w warunkach domowych jest bardzo trudne, choć częściowo możliwe dzięki odpowiednim taśmom i uszczelkom. Jeśli telefon bywa używany w deszczu, łazience czy na plaży, trzeba liczyć się z większym ryzykiem zalania po domowej ingerencji.
Do tego dochodzi brak doświadczenia w ocenie uszkodzeń. Pęknięta szybka to nie zawsze wszystko – bywa, że uszkodzone są też: ramka, czujnik zbliżeniowy, głośnik rozmów czy sama płyta główna. Bez praktyki łatwo założyć, że wystarczy nowy ekran, a problem okaże się głębszy. Wtedy domowa wymiana nie rozwiąże usterki, a dodatkowo utrudni późniejszą naprawę w serwisie.
Bilans kosztów: części i narzędzia kontra wycena serwisu
Przed decyzją warto policzyć wszystkie koszty. Cena zamiennego ekranu to tylko część równania. Do tego dochodzą narzędzia (często jednorazowy, ale istotny wydatek) oraz ryzyko, że pierwsza próba się nie uda i ekran zostanie uszkodzony. Jeśli nie masz żadnych narzędzi, trzeba doliczyć zestaw śrubokrętów, otwieraków, ewentualnie przyssawkę i podstawowe akcesoria ESD.
Przykładowo: do tańszego telefonu moduł ekranu może kosztować niewiele więcej niż kilkadziesiąt procent ceny urządzenia, a prosty zestaw narzędzi serwisowych dla amatora kupisz w cenie jednej wizyty w serwisie. Jeśli przewidujesz, że w przyszłości naprawisz w ten sposób jeszcze inne telefony (swoje, rodziny, znajomych), inwestycja w narzędzia zaczyna się zwracać.
Przy drogich modelach równanie wygląda inaczej. Wysokiej jakości ekran OLED do flagowca potrafi stanowić większość kwoty, jaką naliczy serwis. Różnica między „zrób to sam” a naprawą profesjonalną może wynieść już tylko kilkanaście–kilkadziesiąt procent. W zamian za niewielką oszczędność bierzesz na siebie pełne ryzyko niepowodzenia, utraty wodoodporności i gwarancji. W wielu takich przypadkach bardziej racjonalne staje się zlecenie wymiany ekranu specjalistom.
W kalkulacji opłaca się uwzględnić jeszcze jeden element: własny czas. Rozkręcanie telefonu po raz pierwszy, szukanie poradników i walka z mocnym klejem potrafi zająć kilka godzin. Dla jednych będzie to ciekawa przygoda i nauka, dla innych – irytujące zajęcie pochłaniające wieczór czy weekend. Ostateczna decyzja zależy więc nie tylko od ceny części, ale również od Twojego podejścia do majsterkowania.
Jak ocenić stopień uszkodzenia przed zamówieniem części
Ocena uszkodzeń to klucz, zanim zamówisz jakikolwiek moduł. Pęknięta szybka, ale sprawny obraz i dotyk, sugerują uszkodzenie głównie warstwy ochronnej. W wielu nowoczesnych telefonach szybka jest jednak fabrycznie zlaminowana z wyświetlaczem i digitizerem, więc i tak wymienia się cały moduł ekranu. Naprawy „samej szybki” wymagają specjalistycznych urządzeń (separatory, laminatory, kleje LOCA) i w warunkach domowych są mało realne.
Jeśli ekran nie wyświetla obrazu, pojawiają się paski, migotanie, przebarwienia lub całkowita czerń, a telefon reaguje np. wibracją przy włączaniu, najpewniej uszkodzony jest sam wyświetlacz. Wtedy wymiana modułu to standardowe rozwiązanie. Gdy dodatkowo dotyk nie reaguje lub działa losowo, uszkodzony może być digitizer (warstwa odpowiedzialna za reakcję na dotyk), który i tak występuje zwykle jako część jednego modułu z ekranem.
Warto przyjrzeć się także ramce i obudowie. Jeżeli telefon spadł na róg, częstym skutkiem jest odkształcona lub pęknięta ramka środkowa. Przy mocno wygiętej konstrukcji nowy ekran może nie przylegać idealnie, trudno będzie zmieścić go w obudowie albo po prostu pęknie przy dociskaniu. W takim przypadku do listy części warto dopisać również nową ramkę lub nawet kompletny zestaw: ekran z ramką i drobnymi elementami.
Dobrze jest też sprawdzić, czy nie ma innych objawów uszkodzeń: brak dźwięku w głośniku rozmów, problemy z mikrofonem, źle działający przycisk zasilania lub głośności. Jeśli tych usterek jest więcej, może się okazać, że sam moduł ekranu nie rozwiąże Twoich problemów, a cała naprawa stanie się znacznie bardziej złożona.
Podstawy konstrukcji ekranu w smartfonie – co właściwie wymieniasz
Z jakich warstw składa się współczesny ekran
Ekran smartfona, który na co dzień postrzegamy jako „szybkę z obrazem”, to w praktyce kilka precyzyjnie połączonych warstw. Najbardziej zewnętrzna jest szyba ochronna – hartowane szkło, często z powłokami oleofobowymi, które ułatwiają ślizganie palca i ograniczają ślady po dotyku. Poniżej znajduje się warstwa dotykowa, czyli digitizer, odpowiedzialny za rejestrowanie, gdzie palec dotyka powierzchni.
Pod digitizerem działa właściwy wyświetlacz – LCD lub OLED/AMOLED. To on generuje obraz, kolory i jasność. W wielu modułach między nim a resztą jest jeszcze cienka warstwa kleju optycznego (LOCA lub OCA), która usuwa szczeliny powietrzne i poprawia czytelność na słońcu. Całość tworzy jeden zintegrowany pakiet, fabrycznie laminowany w kontrolowanych warunkach.
Dalej w głąb konstrukcji znajdują się elementy mechaniczne, takie jak ramka (czasem nazywana „midframe” lub „chassis”), która nadaje całej konstrukcji sztywność. To do niej przykleja się ekran i mocuje wiele drobnych elementów: prowadnice taśm, uchwyty głośnika, czujników, czasem anten. W zależności od modelu telefonów ramka może być częścią tylnej klapki lub stanowić osobny element.
W praktyce, gdy mówimy o wymianie ekranu, w ręku masz najczęściej cały moduł zawierający szybę, digitizer i wyświetlacz, a czasem również ramkę i drobne akcesoria. Rozumienie, z czego to się składa, ułatwia zarówno dobór odpowiedniej części, jak i ocenę trudności naprawy.
Typy wyświetlaczy: LCD, OLED, AMOLED i ich wpływ na cenę
W smartfonach spotykasz głównie dwa rodzaje wyświetlaczy: LCD (ekrany ciekłokrystaliczne) oraz OLED/AMOLED (ekrany diodowe). LCD wykorzystuje podświetlenie – cała powierzchnia jest równomiernie oświetlana, a ciekłe kryształy przepuszczają lub blokują światło, tworząc obraz. To technologia tańsza, często stosowana w średniej i niższej półce, choć jej nowsze odmiany potrafią być bardzo dobrej jakości.
OLED i AMOLED działają inaczej – każdy piksel jest małą diodą, która świeci samodzielnie. Dzięki temu można uzyskać głębszą czerń (piksele są wyłączone), wysoką kontrastowość i cienką konstrukcję ekranu. Takie wyświetlacze są typowe dla droższych i bardziej zaawansowanych modeli. Wymiana ekranu OLED jest zwykle droższa niż LCD, nawet jeśli mówimy o zamiennikach.
Rodzaj zastosowanego wyświetlacza ma bezpośredni wpływ na koszt części. Moduł OLED do popularnego flagowca potrafi być kilkukrotnie droższy od prostego modułu LCD do tańszego telefonu. Zamienniki LCD potrafią być relatywnie niedrogie, natomiast przy OLED-ach różnice między oryginałem a tanim zamiennikiem widoczne są często już na pierwszy rzut oka – gorsze barwy, słabsza jasność, problemy z równomiernością podświetlenia.
Dodatkowo niektóre modele telefonów mają specyficzne rozwiązania, jak wyświetlacze z zakrzywionymi krawędziami, wysokim odświeżaniem (np. 120 Hz) czy zintegrowanym czytnikiem linii papilarnych. W takich konstrukcjach moduł ekranu jest jeszcze bardziej zaawansowany, a tym samym droższy. Przy planowaniu samodzielnej wymiany ekranu warto od razu sprawdzić, jaki typ wyświetlacza zastosował producent i jakie zamienniki są dostępne.
Złącza ekranu i czujniki w okolicy – dlaczego to takie istotne
Ekran smartfona łączy się z płytą główną za pomocą elastycznych taśm i miniaturowych złączy. To właśnie tymi taśmami przesyłany jest obraz i dane o dotyku. W wielu telefonach w rejonie ekranu znajduje się też kilka dodatkowych modułów: czujnik zbliżeniowy (wyłącza ekran przy uchu), czujnik światła (regulacja jasności), a także kamera przednia, głośnik rozmów czy dioda powiadomień.
Przy doborze modułu ekranu trzeba zwrócić uwagę, czy w danym modelu czujniki są zintegrowane z ekranem, czy montowane osobno na ramce. Niektóre zestawy „ekran z ramką” zawierają już część tych elementów, inne wymagają przełożenia wszystkich z uszkodzonego modułu. To ma wpływ zarówno na cenę, jak i na stopień trudności naprawy.
Dodatkowo w wielu nowoczesnych smartfonach czytnik linii papilarnych jest zintegrowany w ekranie. Wtedy moduł ekranu może wymagać dopasowania do konkretnego czytnika, a błędny dobór części albo niewłaściwy montaż (np. za gruby klej, źle dociśnięta warstwa) skutkuje problemami z odczytem odcisku palca. W skrajnych przypadkach telefon może zgłaszać błąd czujnika.
To wszystko powoduje, że do samodzielnej wymiany ekranu nie wystarczy informacja „model telefonu X”. Warto ustalić dokładny wariant urządzenia, obejrzeć schemat konstrukcji (np. w instrukcjach serwisowych, filmach instruktażowych) i dopiero wtedy decydować, czy kupujesz moduł goły, czy kompletny z ramką i dodatkowymi elementami.
Co oznaczają pojęcia: komplet z ramką, goły moduł, moduł z małymi elementami
W opisach części zamiennych pojawia się sporo terminów, które wpływają na zakres pracy, jaką trzeba wykonać. Najpopularniejsze opisowe warianty ekranu to:
Różne warianty modułów – co faktycznie dostajesz w paczce
Pod tym samym hasłem „ekran do modelu X” mogą kryć się części o bardzo różnym stopniu kompletności. Od tego zależy zarówno cena, jak i ilość pracy przy naprawie. Przed zakupem dobrze jest więc rozszyfrować typowe określenia z opisów aukcji i sklepów.
Goły moduł ekranu (często opisywany po prostu jako „LCD”, „display”, „digitizer+LCD/OLED”):
- zawiera szybę, digitizer i sam wyświetlacz w jednym zlaminowanym pakiecie,
- nie ma ramki, prowadnic, głośników, czujników ani przycisków,
- wymaga odklejenia starego ekranu od ramki, usunięcia kleju, a następnie precyzyjnego wklejenia nowego modułu.
To zwykle najtańszy wariant, ale też najbardziej wymagający pod względem manualnym. Przy cienkich ramkach łatwo o ukruszenie krawędzi nowego panelu podczas wklejania.
Moduł z małymi elementami (czasem „LCD + small parts”, „display assembly”):
- oprócz samego ekranu ma już doklejone uszczelki, siateczkę głośnika, prowadnice taśm albo ramkę frontową (cienką plastikową listwę wokół szkła),
- część dodatków, które normalnie trzeba przeklejać, jest już na swoim miejscu,
- wciąż jednak musisz użyć oryginalnej ramki środkowej telefonu.
Taki zestaw skraca czas pracy i zmniejsza ryzyko zgubienia drobnych elementów. Dla osób, które pierwszy raz rozbierają smartfona, jest to kompromis między ceną a wygodą montażu.
Komplet z ramką (często „LCD + frame”, „screen assembly with frame”):
- poza ekranem zawiera ramkę środkową, a bywa, że także głośnik rozmów, niektóre przewody, osłony, uchwyty czujników,
- ekran jest już fabrycznie wklejony i spasowany z ramką, więc odpada najtrudniejszy i najbardziej ryzykowny etap,
- Twoim zadaniem jest przełożenie do nowej ramki płyty głównej, baterii, kamery, silniczka wibracji i pozostałych modułów.
To rozwiązanie najdroższe, ale zwykle najbezpieczniejsze dla początkujących. Jeśli stara ramka była pogięta po upadku, taki komplet rozwiązuje dwa problemy naraz: nowy ekran i przywróconą geometrię obudowy.
Oryginał, zamiennik, „refurbished” – co kryje się za tymi nazwami
Na etapie wyboru modułu pojawia się kolejne pytanie: skusić się na tani zamiennik czy dopłacić do oryginału? Różnice w cenie bywają ogromne, szczególnie przy ekranach OLED.
Część oryginalna (OEM / Service Pack):
- pochodzi z tej samej linii produkcyjnej, z której korzysta producent telefonu,
- ma fabrycznie tę samą charakterystykę kolorów, jasność i czułość dotyku,
- zwykle idealnie pasuje, nie ma problemu z grubością ramki, miejscem na czujniki itp.
To bezpieczny wybór przy drogich modelach, w których korzystasz z telefonu intensywnie i chcesz zachować jakość obrazu zbliżoną do fabrycznej. Minus jest prosty: cena potrafi stanowić większą część wartości całego urządzenia.
Zamiennik (Aftermarket):
- producentem jest inna firma niż oryginalny wytwórca modułu,
- jakość bywa bardzo różna – od przyzwoitych ekranów niewiele gorszych od OEM po zupełnie przeciętne,
- często spotykane są inne odcienie bieli (cieplejsza/zimniejsza), słabsza jasność i gorsze kąty widzenia.
Przy tańszych telefonach zamiennik jest zwykle rozsądnym wyborem, bo pozwala naprawić urządzenie za ułamek ceny oryginału. W przypadku OLED-ów trzeba jednak liczyć się z dużą rozpiętością jakości między różnymi producentami – tu opinie użytkowników i recenzje konkretnego sklepu są na wagę złota.
Ekrany „refurbished” (odnawiane):
- bazują zazwyczaj na oryginalnym wyświetlaczu, któremu wymieniono pękniętą szybę i na nowo zlaminowano całość,
- zachowują pierwotną jakość obrazu (bo panel LCD/OLED jest ten sam),
- kluczowa jest jakość samej regeneracji – użytego kleju, dokładności laminowania, czystości procesu.
Przy dobrym dostawcy to ciekawy kompromis: obraz pozostaje fabryczny, a koszt niższy od nowego oryginału. Problem w tym, że trudno zweryfikować, kto i w jakich warunkach przeprowadził regenerację. Zdarzają się egzemplarze z drobnymi plamkami, pyłkami pod szkłem czy lekko słabszą czułością przy krawędziach.
Jak dobrać właściwy zamiennik ekranu do konkretnego modelu
Identyfikacja dokładnego modelu i wersji urządzenia
Ta sama nazwa handlowa telefonu potrafi kryć kilka różnych wariantów sprzętowych. Producent wypuszcza wersje na różne rynki, z innymi modemami, a czasem także z innym wyświetlaczem. Przed zamówieniem ekranu trzeba więc ustalić dokładny oznaczenie modelu.
Najpewniejsze metody:
- ustawienia systemowe – w Androidzie: Ustawienia > Informacje o telefonie > Numer modelu, w iOS: Ustawienia > Ogólne > To urządzenie,
- grawer na obudowie lub tacce SIM – małe litery/cyfry typu „SM‑G991B”, „M1906F9SH”, „A2172”,
- wewnętrzna naklejka pod baterią lub na ramce – widoczna po rozkręceniu, często zawiera kod modelu i wersję płyty głównej.
Przy wpisywaniu modelu w wyszukiwarkę sklepu dobrze jest używać pełnego symbolu, nie tylko nazwy marketingowej. Różnica jednej literki na końcu (na przykład wersja „F”, „G”, „B”) potrafi oznaczać inny typ złącza ekranu lub inny kształt ramki.
Sprawdzanie kompatybilności po numerze części (part number)
Profesjonalne serwisy rzadko bazują jedynie na nazwie modelu. Kluczowy jest tzw. part number, czyli numer części przypisany konkretnemu modułowi. Taki kod bywa nadrukowany na taśmie ekranu lub na samej ramce.
Jeżeli masz jeszcze stary ekran (nawet pęknięty), można:
- zrobić wyraźne zdjęcie taśmy od strony napisów,
- przepisać dokładny kod (np. zaczynający się od „GH…”, „AMS…”, „TFT…”, w zależności od producenta),
- wyszukać ten numer w sklepach z częściami albo porównać z opisem modułu u sprzedawcy.
Gdy w opisie nowej części pojawia się ten sam numer lub wzmianka o pełnej zgodności z oryginalnym kodem, ryzyko pomyłki znacząco spada. To szczególnie ważne przy modelach, które miały kilka rewizji ekranów w trakcie cyklu produkcyjnego.
Parametry, na które opłaca się zwrócić uwagę
Poza typem wyświetlacza czy ogólnym oznaczeniem modelu jest kilka cech, które wpływają na późniejszy komfort użytkowania:
- odświeżanie obrazu (Hz) – telefony z ekranem 90/120 Hz po założeniu tańszego zamiennika mogą działać w 60 Hz; w opisie części powinno być jasno zaznaczone, czy ekran wspiera oryginalną częstotliwość,
- jasność i odwzorowanie kolorów – nie zawsze podawane w liczbach, ale niektórzy producenci zamienników chwalą się zgodnością z oryginałem; opinie użytkowników są tu bezcenne,
- zgodność z czytnikiem linii papilarnych w ekranie – przy niektórych modelach wymagany jest dokładnie taki sam rodzaj panelu, w przeciwnym razie odcisk działa gorzej lub wcale,
- obsługa funkcji dodatkowych – np. „Always On Display” czy prawidłowe działanie trybów oszczędzania energii przy OLED; budżetowy zamiennik może te funkcje ograniczać.
Przykładowo, użytkownicy niektórych flagowych modeli Samsunga po wymianie na tani zamiennik skarżą się na „mleczną czerń” i słabą widoczność w słońcu. To klasyczny efekt przesiadki z wysokiej jakości OLED-a na tańszy panel.
Na co uważać, kupując ekran w internecie
Zdjęcia w ogłoszeniach bywają poglądowe, a opisy – bardzo lakoniczne. Zanim klikniesz „kup”, dobrze jest zadać sprzedawcy kilka prostych pytań:
- czy na pewno jest to wersja z ramką / bez ramki – zgodnie z Twoim planem naprawy,
- czy ekran jest testowany przed wysyłką (częsty standard w lepszych sklepach z częściami),
- jak wygląda procedura reklamacji w razie problemów z dotykiem, martwymi pikselami, smugami pod szkłem,
- czy na module jest już nałożona fabryczna folia ochronna (chroni przed zarysowaniem podczas montażu).
Krótki kontakt ze sprzedawcą bywa lepszym filtrem niż sama cena. Sklep, który bez problemu odpowiada na szczegóły techniczne i oferuje rozsądną gwarancję, zwykle nie handluje produktami najgorszej jakości.
Lista części potrzebnych do wymiany ekranu – kompletna checklista zakupowa
Podstawowy zestaw części, bez których nie ruszysz naprawy
Na poziomie absolutnego minimum potrzebujesz:
- moduł ekranu w wybranej wersji (goły / z ramką / z małymi elementami),
- nową uszczelkę lub taśmę klejącą pod ekran (fabryczny klej po zdjęciu starego panelu rzadko nadaje się do ponownego użycia),
- uszczelkę/taśmę obwodową obudowy, jeśli telefon był oryginalnie wodoodporny i chcesz chociaż częściowo odtworzyć tę barierę,
- ewentualną nową ramkę, jeśli stara jest pogięta, popękana lub mocno przeszlifowana uderzeniem.
Sam ekran to często dopiero połowa sukcesu. Dobrze dobrane materiały montażowe decydują o tym, czy po naprawie nic nie będzie trzeszczeć, a wyświetlacz nie odejdzie od korpusu po kilku tygodniach.
Dodatkowe elementy, które często warto wymienić „przy okazji”
Skoro i tak rozbierasz telefon, masz unikatową okazję, by zająć się innymi częściami, do których na co dzień nie ma dostępu. Niektóre z nich są tanie, a potrafią przedłużyć życie całego urządzenia.
- bateria – jeśli ma już kilka lat lub telefon szybko się rozładowuje, wymiana razem z ekranem ma sens: wiele modeli wymaga podobnego zakresu demontażu,
- uszczelki głośnika rozmów i siateczki ochronne – przy zakurzonych, zabrudzonych głośnikach nowe elementy poprawiają wyraźność rozmów,
- taśmy przycisków bocznych (power, głośność) – w niektórych konstrukcjach ich wymiana i tak wymaga zdjęcia ekranu,
- gąbki i podkładki termiczne na płycie głównej – jeśli stare się skruszyły, nowe zapewnią lepsze dociskanie i odprowadzanie ciepła,
- drobne osłony i „brackets” (metalowe blaszki nad złączami) – czasem gubią się przy pierwszym rozkręcaniu; lepiej mieć zapas, jeśli są dostępne w zestawach.
Przykład z praktyki: ktoś wymienia ekran w kilkuletnim smartfonie, który i tak trzeba praktycznie całkowicie rozebrać. Dołożenie nowej baterii w tym samym podejściu oszczędza w przyszłości powtarzania całej operacji.
Części specyficzne dla telefonów z czytnikiem linii papilarnych w ekranie
Przy modelach z czytnikiem pod ekranem (szczególnie ultradźwiękowym) lista niezbędnych elementów wydłuża się o kilka szczegółów:
- dedykowany pierścień dystansowy lub ramka pod czytnik – jeśli fabryczny uległ uszkodzeniu przy demontażu,
- cienkie podkładki lub „spacery” utrzymujące czujnik w odpowiedniej odległości od szkła,
- odpowiedni typ kleju – zbyt gruba warstwa może uniemożliwić odczyt odcisku palca.
W opisach ekranów do takich modeli często znajdziesz ostrzeżenie o konieczności ponownej kalibracji czytnika po wymianie. Dotyczy to zwłaszcza oryginalnych serwisów, ale nawet przy samodzielnej naprawie trzeba liczyć się z koniecznością ponownego zarejestrowania palców.
Materiały montażowe: kleje, taśmy, uszczelki
Dobre przygotowanie „chemii” montażowej to różnica między telefonem, który po wymianie ekranu zachowuje sztywność i względną szczelność, a takim, który po miesiącu ma odchodzący bok lub zbiera kurz pod szkłem.
Rodzaje klejów spotykane przy wymianie ekranu
Producenci używają kilku typów materiałów klejących. Dobrze jest je od siebie odróżniać, bo każdy zachowuje się inaczej przy demontażu i ponownym montażu.
- fabryczne taśmy obwodowe (pre‑cut) – cienkie, wycięte już pod konkretny model, zwykle dwustronne, naklejane na ramkę przed montażem ekranu; zapewniają równomierny docisk i w miarę dobrą szczelność,
- taśma dwustronna „ogólnego zastosowania” – sprzedawana w rolkach, do docięcia na wymiar; przydaje się do mniejszych elementów (głośnik, prowadnice przewodów), ale do głównego łączenia ekranu z ramką bywa zbyt miękka lub zbyt gruba,
- kleje ciekłe typu B‑7000 / T‑7000 / E‑8000 – półelastyczne kleje kontaktowe z aplikatorem; dają mocny chwyt i pewien stopień amortyzacji, ale źle nałożone potrafią wypłynąć na krawędzie lub pod ekran,
- kleje UV OCA/LOCA – kleje optyczne utwardzane światłem UV, stosowane do laminowania szkła z wyświetlaczem; w domowych warunkach używane rzadko, bo wymagają precyzyjnego sprzętu i lampy UV,
- fabryczne uszczelki wodoodporne – cienkie ramki klejąco‑uszczelniające (często piankowe), które pełnią rolę „oringu” między ekranem a korpusem; są jednorazowe.
Do typowej, amatorskiej wymiany ekranu w zupełności wystarczają taśmy pre‑cut dedykowane do modelu plus ewentualnie mała ilość kleju B‑7000 lub podobnego w miejscach, gdzie producent fabrycznie dawał mocniejszy punktowy klej (np. przy narożnikach).
Jak dobrać grubość i typ materiału montażowego
Zbyt gruba taśma powoduje, że ekran odstaje ponad ramkę i łatwiej go uszkodzić. Zbyt cienka – ekran będzie „klikał” przy nacisku lub pojawią się szczeliny. Trudno ocenić to na oko, dlatego:
- jeżeli to możliwe, porównaj starą taśmę ze specyfikacją nowej (sprzedawcy często podają grubość w milimetrach),
- do mocowania samego modułu ekranu używaj materiału o podobnej grubości i twardości jak fabryczny – miękką, piankową taśmę zostaw do elementów pomocniczych,
- kleje ciekłe nakładaj w bardzo cienkich ścieżkach – nadmiar łatwo wcisnąć pod szkło, gdzie utworzy widoczne plamy lub bąble.
Przykład z serwisowej codzienności: telefon, który po wymianie ekranu „trzeszczy” przy każdym uścisku. Zwykle winna jest zbyt wąska taśma wzdłuż jednego z boków lub pominięty pasek przy górnej ramce. Zdarza się też odwrotna sytuacja – za gruby materiał przyciska baterię i podgrzewa ją bardziej podczas pracy.
Gdzie nie używać kleju pod żadnym pozorem
Entuzjazm potrafi podpowiadać: „dam trochę kleju więcej, będzie pewniej trzymać”. Niestety w smartfonie są miejsca, w których klej wyrządzi więcej szkód niż pożytku.
- na taśmach sygnałowych (flexach) – każde przyklejenie ich do ramki „na stałe” utrudnia kolejne naprawy, a mocne odrywanie potrafi wyrwać pad lutowniczy z płyty głównej,
- w okolicy czujników zbliżeniowych i światła – nawet cienka błonka kleju potrafi zmienić odczyt i doprowadzić do dziwnego zachowania ekranu przy rozmowach (gaśnie w złych momentach albo nie wygasza się w ogóle),
- w pobliżu otworów głośników i mikrofonów – kropla, która rozpłynie się do środka, może przytkać membranę lub mikrofon, a czyszczenie jest uciążliwe,
- bezpośrednio na baterii – przyklejanie jej silnym klejem do korpusu utrudnia późniejszą bezpieczną wymianę i zwiększa ryzyko jej mechanicznego uszkodzenia.
Bezpieczna zasada: tam, gdzie producent stosował tylko cienkie taśmy lub „gąbeczki” dystansowe, nie wlewaj gęstego kleju. Jeśli coś musi być łatwo rozbieralne, lepiej użyć słabszego, ale przewidywalnego mocowania.
Niezbędne narzędzia ręczne – baza do bezpiecznego rozebrania telefonu

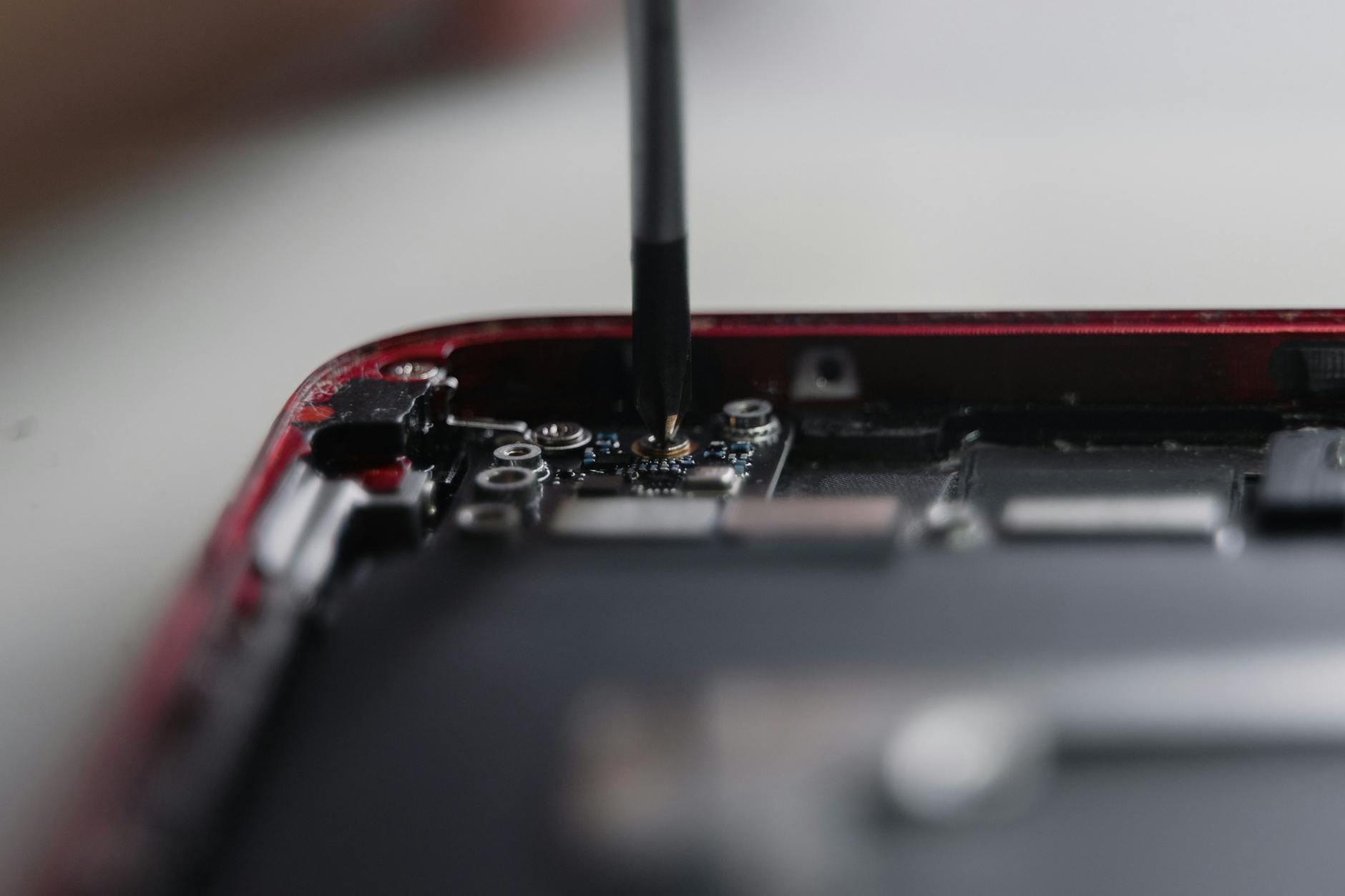

Precyzyjne śrubokręty do elektroniki
Większość współczesnych telefonów nie jest skręcana zwykłymi krzyżakami. Producenci chętnie sięgają po „egzotyczne” gniazda, żeby zniechęcić do amatorskich napraw albo po prostu zmieścić więcej na małej powierzchni.
- Phillips (PH000, PH00) – nadal często spotykane w tańszych modelach oraz wewnątrz obudowy (blaszki osłaniające złącza),
- Pentalobe (P2, P5) – charakterystyczne „gwiazdki” stosowane np. przy dolnych śrubach w iPhone’ach,
- Torx / Torx Security – sześcioramienne gwiazdki z opcją bolca pośrodku; częściej w tabletach i starszych konstrukcjach,
- Tri‑point (Y000, Y00) – trójramienne gniazda spotykane w nowszych telefonach niektórych producentów.
Zamiast kupować pojedynczy śrubokręt, rozsądniej jest sięgnąć po niewielki zestaw precyzyjnych bitów. Uniwersalny komplet z uchwytem i kilkunastoma końcówkami wystarczy na zdecydowaną większość smartfonów, a przyda się także do drobnych napraw w domu.
Otwieraki, kostki i przyssawki – bez tego łatwo coś złamać
Obudowy smartfonów zwykle są zatrzaskowe lub klejone. Podważanie ich nożem kuchennym kończy się pękniętą ramką albo przeciętą taśmą. Zestaw kilku prostych narzędzi naprawdę robi różnicę.
- przyssawka do szkła – ułatwia pierwsze oderwanie ekranu lub tylnej klapki po podgrzaniu kleju; pomaga kontrolować siłę ciągnięcia,
- plastikowe otwieraki typu „spudger” – cienkie, twarde „łopatki” z plastiku lub nylonu do podważania bez rysowania,
- cienkie kostki / „piki” gitarowe – wsuwane w szczelinę między ramką a szkłem, pozwalają „objechać” cały obwód i stopniowo rozcinać klej,
- metalowe otwieraki – używane z dużą ostrożnością, zwykle tylko tam, gdzie producent zostawił wyraźny rowek lub wycięcie do podważenia.
Praktyczny trick: mieć kilka kostek jednocześnie. Po wsunięciu pierwszej przy rogu można dołożyć kolejne co kilka centymetrów – dzięki temu klej nie „zamyka się” ponownie, a szkło odchodzi równomiernie, bez naprężeń.
Pęsety i narzędzia do chwytania drobnych elementów
Śrubki w telefonach mają często ułamek milimetra średnicy, a taśmy są cienkie jak papier. Gołymi palcami trudno je chwycić i precyzyjnie ustawić.
- pęseta prosta – do chwytania śrub, taśm, podnoszenia złącz, ustawiania uszczelek,
- pęseta wygięta (pod kątem) – pomaga sięgnąć do trudno dostępnych miejsc, np. pod płytą główną,
- pinceta antystatyczna (ESD) – wykonana z materiału, który nie gromadzi ładunków elektrycznych; przy pracy blisko odsłoniętej płyty głównej to rozsądne zabezpieczenie.
Warto mieć także małą szczoteczkę antystatyczną – przydaje się do delikatnego usuwania kurzu z wnętrza obudowy, złączy czy okolic głośnika rozmów przed złożeniem całości.
Narzędzia do podgrzewania i usuwania kleju
Współczesne telefony są coraz mocniej klejone. Podgrzanie kleju przed rozbieraniem to już standard – w przeciwnym razie ryzyko pęknięcia szkła rośnie kilkukrotnie.
- stacja grzewcza / mata grzewcza – najwygodniejsza opcja w serwisach; pozwala równomiernie nagrzać cały telefon do kontrolowanej temperatury,
- opaska grzewcza lub podkładka elektryczna – kompromis domowy, o ile da się ustawić niski poziom temperatury,
- zwykła suszarka do włosów – wystarczy przy amatorskich naprawach; trzeba tylko unikać przegrzania jednego punktu zbyt gorącym nawiewem,
- pistolet na gorące powietrze (hot‑air) – narzędzie bardziej serwisowe; przy pracy z obudową wymaga wprawy, bo bardzo łatwo stopić plastik lub uszkodzić baterię.
Do usuwania resztek kleju po starym ekranie przydają się:
- plastikowe skrobaki lub stare karty (np. lojalnościowe) – pozwalają zeskrobać klej z ramki bez jej porysowania,
- waciki bezpyłowe i izopropanol (IPA) – alkohol izopropylowy rozpuszcza większość resztek taśm i odtłuszcza powierzchnię przed nałożeniem nowych materiałów.
Wszystko, co grzeje, stosuje się z głową. Bateria nie lubi wysokich temperatur – jeżeli czujesz, że tylna część obudowy jest już bardzo gorąca, zrób przerwę na wystudzenie.
Organizacja pracy: maty, pojemniki, oznaczenia
Nawet prosta wymiana ekranu potrafi wygenerować kilkanaście śrubek o różnej długości, kilka blaszek, taśm i dystansów. Zgubienie jednej drobnej części może unieruchomić cały telefon.

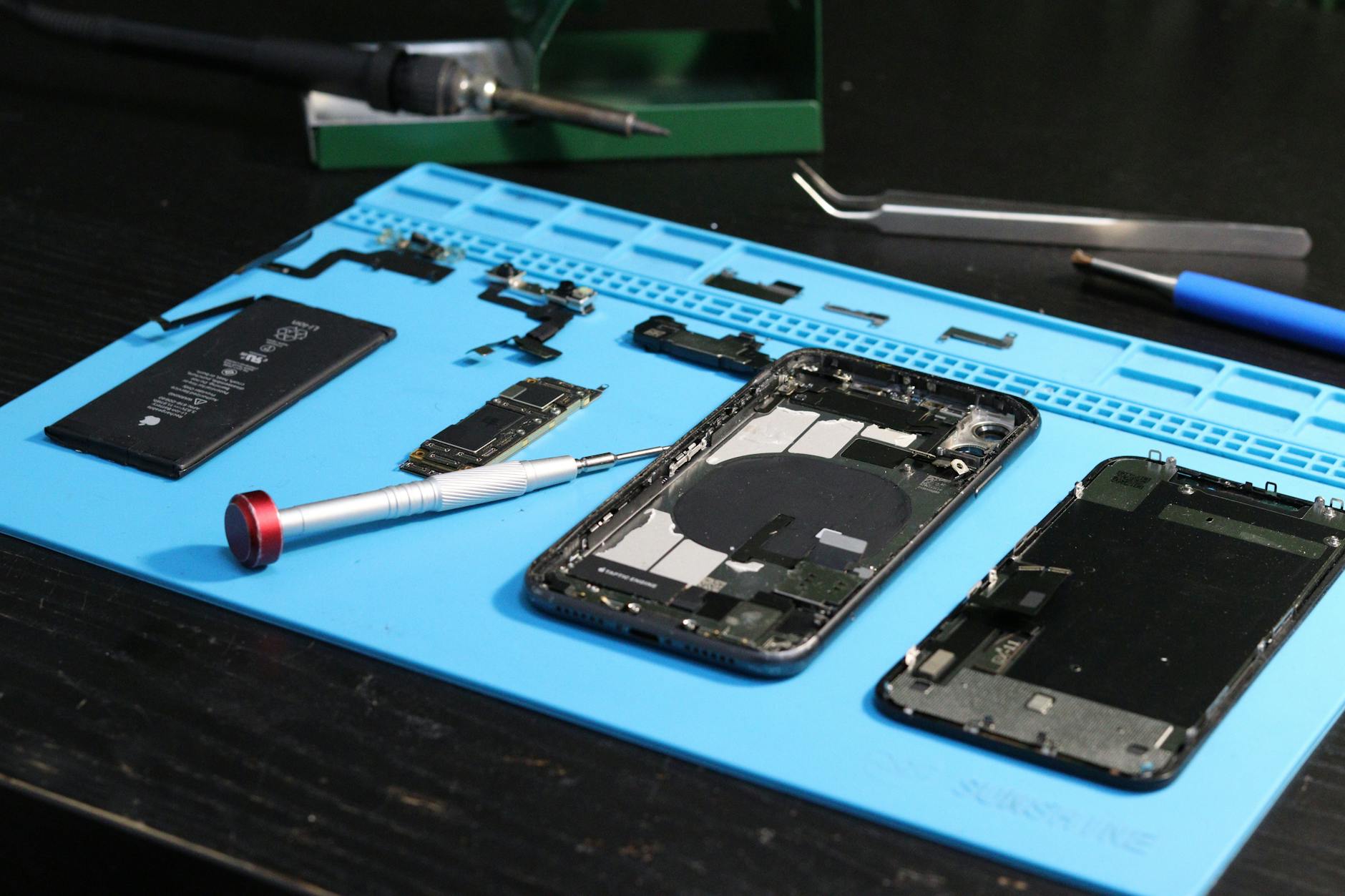

- mata magnetyczna – miękka powierzchnia z lekkim magnesem, na której śrubki nie „uciekają”; można na niej pisakiem suchościeralnym rysować szkic telefonu i odkładać śrubki w odpowiadające miejsca,
- małe pudełka lub tacki – pojemniki na poszczególne etapy demontażu; przydają się, jeśli nie masz maty magnetycznej,
- taśma malarska i długopis – do szybkiego opisywania, co jest skąd („góra płyty”, „moduł głośnika”, „śrubki ramki ekranu”).
Prosty nawyk: każdą śrubkę po wykręceniu od razu odkładać w wyznaczone miejsce, a nie na pierwszy lepszy skrawek stołu. Oszczędza to wielu nerwów przy składaniu i zmniejsza ryzyko wkręcenia zbyt długiej śruby w złe gniazdo (co potrafi przebić ścieżkę na płycie głównej).
Środki ochrony osobistej i antystatyczne
Praca z elektroniką to nie tylko ryzyko porysowania telefonu, lecz także uszkodzenia podzespołów przez ładunki elektrostatyczne lub przypadkowe zwarcia.
- opaska antystatyczna (ESD) – zakładana na nadgarstek i podłączona do uziemienia; rozładowuje ładunki, które mogą uszkodzić czułe układy scalone,
- rękawiczki nitrylowe lub lateksowe – zapobiegają zostawianiu tłustych śladów na wewnętrznych powierzchniach ekranu i pod szkłem aparatu,
- okulary ochronne – nie są konieczne, ale przy pracy z gorącym powietrzem i kruchym szkłem dają dodatkową warstwę bezpieczeństwa.
Nawet jeśli nie korzystasz z opaski ESD, dobrze jest przed rozpoczęciem pracy dotknąć czegoś uziemionego (np. metalowej części kaloryfera), żeby rozładować zgromadzony ładunek.
Akcesoria do czyszczenia i przygotowania nowego ekranu
Nowy ekran przed montażem i po nim wymaga odrobiny pielęgnacji, żeby pod szkłem nie został kurz, włos lub odcisk palca, który potem będzie irytował przy każdym uruchomieniu.
- ściereczki z mikrofibry – do wstępnego przetarcia powierzchni,
- waciki bezpyłowe – nie zostawiają drobin, które mogłyby utknąć pod szkłem,
- sprężone powietrze – delikatne przedmuchanie ramki i okolic kamer usuwa mikroskopijny kurz,
- alkohol izopropylowy – do ostatecznego odtłuszczenia szkła i ramki przed nałożeniem taśm oraz do wyczyszczenia odcisków,
- folia ochronna na ekran – dobrze jest ją przygotować zawczasu; po montażu od razu zabezpiecza nowy panel przed pierwszym upadkiem czy zarysowaniem.
Bibliografia i źródła
- iPhone Screen Replacement Guide. iFixit – Instrukcje krok po kroku, narzędzia i ryzyka przy wymianie ekranów
- Galaxy Smartphone Display Replacement Procedures. Samsung Electronics – Oficjalne wytyczne serwisowe dla wymiany modułów wyświetlacza
- Right to Repair: Mobile Phone Repairability. European Commission – Analiza naprawialności smartfonów, koszty i wpływ na konsumentów
- IEC 60529 Degrees of Protection Provided by Enclosures (IP Code). International Electrotechnical Commission – Definicje klas IP67/IP68 i wymogi dotyczące szczelności obudów
- Smartphone Display Technologies: LCD, OLED and AMOLED. Society for Information Display – Charakterystyka ekranów OLED/AMOLED i ich wrażliwość na uszkodzenia
- Best Practices for ESD Protection in Electronics Assembly. ESD Association – Zalecenia dotyczące ochrony ESD przy pracy z elektroniką
- Mobile Phone Repair: A Practical Guide. McGraw-Hill Education – Podręcznik serwisowy: diagnoza uszkodzeń, wymiana modułów, narzędzia
